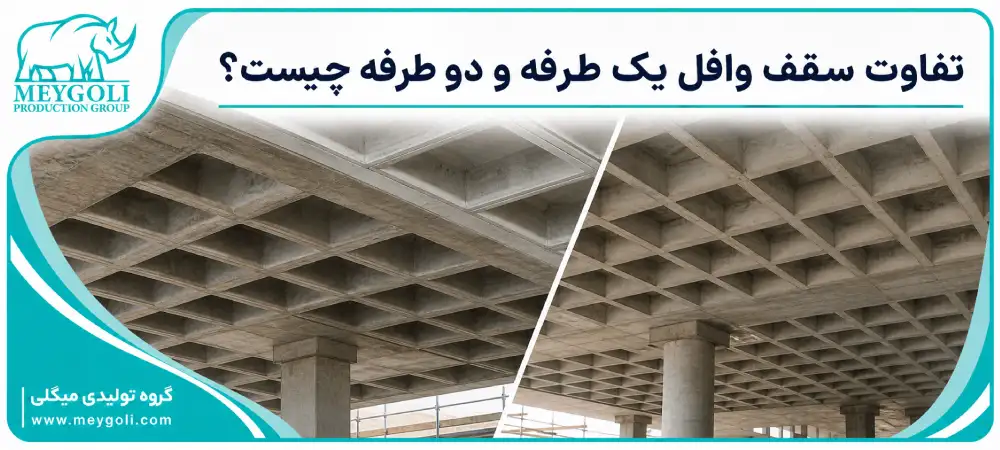

تفاوت سقف وافل یک طرفه و دو طرفه بیشتر از شکل قالب‌های مورد استفاده است؛ این دو سیستم از نظر نحوه انتقال بار، آرایش تیرچه‌های بتنی، رفتار سازه‌ای و شرایط مناسب اجرا با یکدیگر تفاوت دارند. در سقف وافل یک‌طرفه، عملکرد اصلی در یک جهت شکل می‌گیرد؛ اما در سقف وافل دوطرفه، شبکه تیرچه‌ها در دو جهت عمود بر هم در انتقال بار مشارکت می‌کنند.
همچنین، انتخاب بین این دو سیستم به ابعاد دهانه‌ها، موقعیت ستون‌ها، بارهای وارد بر سقف، محدودیت‌های معماری و محاسبات سازه بستگی دارد. بنابراین، صرفاً بزرگ بودن دهانه یا ارزان‌تر بودن یک روش، برای انتخاب نهایی کافی نیست.
سقف وافل یک طرفه چیست؟
سقف وافل یک‌طرفه نوعی سقف بتن‌آرمه است که در آن ریب‌ها یا تیرچه‌های بتنی در یک جهت اصلی قرار می‌گیرند و بار سقف عمدتاً از همان جهت به تکیه‌گاه‌ها منتقل می‌شود. در این سیستم، قالب‌های مخصوص برای شکل دادن به بخش‌های توخالی زیر سقف به‌کار می‌روند و پس از بتن‌ریزی و رسیدن بتن به شرایط لازم، طبق روش اجرایی از سقف جدا می‌شوند.
این سیستم زمانی می‌تواند گزینه مناسبی باشد که هندسه دهانه و شرایط تکیه‌گاهی با عملکرد یک‌طرفه سازگار باشد. همچنین، جهت قرارگیری ریب‌ها، ابعاد قالب و جزئیات آرماتورگذاری باید مطابق نقشه‌های مصوب تعیین شوند.
سقف وافل دو طرفه چیست؟
سقف وافل دوطرفه سیستمی از دال بتن‌آرمه است که در آن ریب‌ها در دو جهت عمود بر هم شکل می‌گیرند. این آرایش امکان مشارکت هر دو جهت در تحمل و انتقال بار را فراهم می‌کند و شبکه‌ای از تیرچه‌های متقاطع در زیر دال به وجود می‌آورد. همچنین، این سیستم در برخی پروژه‌ها برای دهانه‌های نسبتاً بزرگ، پلان‌های مناسب و فضاهایی که به انعطاف‌پذیری معماری بیشتری نیاز دارند، بررسی می‌شود. با این‌حال، توانایی پوشش دهانه و امکان کاهش تیرهای میانی به طراحی سازه، ضخامت دال، بارگذاری، کنترل خیز و برش و جزئیات تکیه‌گاهی وابسته است.
تفاوت سقف وافل یک طرفه و دو طرفه در یک نگاه
برای مقایسه این دو سیستم، باید علاوه‌بر جهت انتقال بار، نحوه قالب‌بندی، میزان مصالح، شرایط اجرا و نیازهای پروژه را نیز، در نظر گرفت. جدول زیر تفاوت‌های عمومی آن‌ها را نشان می‌دهد؛ اما مشخصات نهایی هر پروژه باید توسط مهندس سازه تعیین شود.
| معیار مقایسه | سقف وافل یک‌طرفه | سقف وافل دوطرفه |
|---|---|---|
| جهت اصلی انتقال بار | عمدتاً در یک جهت | در دو جهت عمود بر هم |
| آرایش ریب‌های بتنی | در یک راستای اصلی | به‌صورت شبکه‌ای در دو راستا |
| شکل متداول قالب | معمولاً مستطیلی و کشیده | معمولاً مربعی یا نزدیک به مربع |
| آرماتورگذاری | متناسب با عملکرد یک‌طرفه و جزئیات طراحی | متناسب با عملکرد دوطرفه و جزئیات طراحی |
| شرایط مناسب کاربرد | دهانه‌ها و تکیه‌گاه‌های سازگار با عملکرد یک‌طرفه | دهانه‌ها و پلان‌های سازگار با عملکرد دوطرفه |
| مصرف مصالح | وابسته به ابعاد دهانه، ضخامت و طرح سازه | وابسته به ابعاد دهانه، ضخامت و طرح سازه |
| هزینه نهایی | بر اساس مصالح، قالب‌بندی و اجرای پروژه | بر اساس مصالح، قالب‌بندی و اجرای پروژه |
نکته مهم این است که نمی‌توان گفت سقف وافل دوطرفه همیشه گران‌تر یا سقف وافل یک‌طرفه همیشه اقتصادی‌تر است. مقایسه معتبر باید بر اساس طرح‌های سازه‌ای قابل اجرا و برآورد واقعی بتن، میلگرد، قالب، شمع‌بندی، نیروی انسانی و زمان اجرا انجام شود.
تفاوت در انتقال بار و عملکرد سازه ای
مسیر انتقال بار یکی از مهم‌ترین معیارهای تشخیص تفاوت سقف وافل یک‌طرفه و دوطرفه است؛ چرا که نحوه توزیع نیروها بر طراحی دال، تیرها، ستون‌ها و جزئیات آرماتورگذاری تأثیر می‌گذارد. در سیستم یک‌طرفه، عملکرد خمشی غالب در یک جهت است و بارها عمدتاً از طریق ریب‌های همان جهت به تکیه‌گاه‌ها منتقل می‌شوند. در سیستم دوطرفه، هر دو راستای شبکه در عملکرد سقف مشارکت دارند. میزان مشارکت هر جهت به نسبت ابعاد دهانه، شرایط تکیه‌گاهی، سختی اجزا و بارگذاری بستگی دارد؛ بنابراین، تنها از روی شکل قالب نمی‌توان رفتار واقعی سقف را تعیین کرد.
تفاوت سقف وافل یک طرفه و دو طرفه از نظر دهانه
ابعاد دهانه و نسبت طول به عرض آن در انتخاب سیستم سقف مؤثر است. در بسیاری از شرایط، دهانه‌های کشیده می‌توانند بررسی عملکرد یک‌طرفه را توجیه کنند؛ در مقابل، دهانه‌هایی با ابعاد نزدیک‌تر به هم ممکن است برای بررسی سیستم دوطرفه مناسب باشند. این موارد معیار اولیه‌اند و به‌تنهایی حکم قطعی برای انتخاب نوع سقف محسوب نمی‌شوند.
برای تصمیم‌گیری، مهندس سازه باید علاوه‌بر ابعاد دهانه، بارهای مرده و زنده، محدودیت خیز، برش، محل ستون‌ها، بازشوها و الزامات لرزه‌ای را بررسی کند. همچنین، امکان اجرای دهانه بزرگ‌تر به‌معنای مناسب بودن آن برای همه پروژه‌ها نیست و باید با محاسبات سازه تأیید شود.
تفاوت هزینه اجرای سقف وافل یک طرفه و دو طرفه
هزینه اجرای سقف وافل فقط به نوع قالب وابسته نیست. مقدار بتن و میلگرد، ارتفاع و ضخامت سقف، نحوه زیرسازی، مدت استفاده از قالب‌ها، تعداد دفعات استفاده مجدد از قالب و شرایط دسترسی کارگاه می‌توانند هزینه نهایی را تغییر دهند. برای مقایسه اقتصادی، بهتر است هر دو گزینه بر اساس نقشه سازه و با فرض شرایط اجرایی یکسان برآورد شوند. در این مقایسه باید هزینه قالب‌بندی و شمع‌بندی، آرماتورگذاری، بتن‌ریزی، نیروی انسانی و زمان اجرا لحاظ شود. انتخاب گزینه‌ای با هزینه اولیه کمتر، اگر به محدودیت‌های اجرایی یا افزایش هزینه در بخش‌های دیگر منجر شود، لزوماً به‌معنای صرفه‌جویی نهایی نیست.

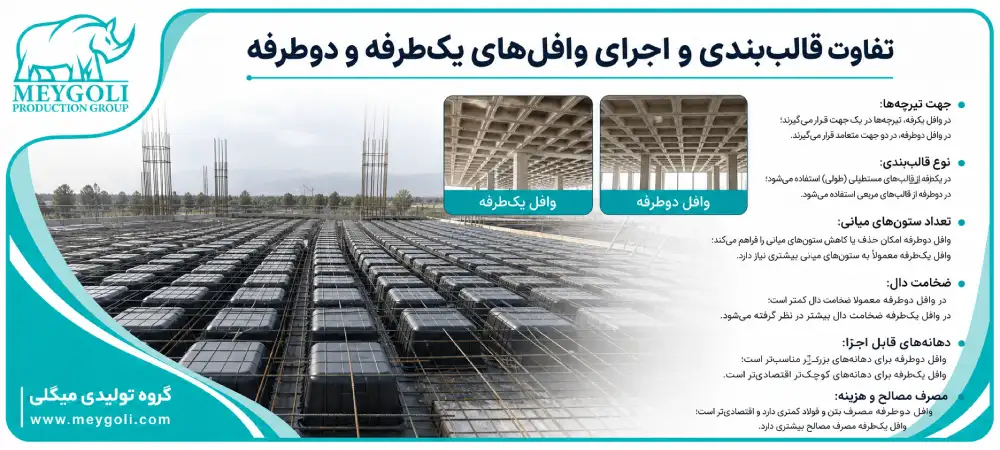

قالب‌بندی و اجرای دو سیستم چه تفاوتی دارد؟
در هر دو سیستم، اجرای صحیح زیرسازی، چیدمان قالب‌ها، آرماتورگذاری، بتن‌ریزی و عمل‌آوری اهمیت دارد؛ اما جهت ریب‌ها و هندسه شبکه قالب‌ها متفاوت است. در وافل یک‌طرفه، قالب‌ها با راستای ریب‌های اصلی هماهنگ می‌شوند؛ در وافل دوطرفه، چیدمان قالب‌ها شبکه‌ای در دو جهت ایجاد می‌کند.
پیش از شروع کار نیز، باید پایداری شمع‌بندی، تراز قالب‌ها، محل بازشوها، پوشش بتن روی میلگردها و جزئیات اتصال به تیرها و ستون‌ها کنترل شود. همچنین، زمان باز کردن قالب‌ها و شمع‌ها باید بر اساس روش اجرایی مصوب و مقاومت کسب‌شده بتن تعیین شود، نه صرفاً بر اساس تعداد روزهای گذشته از بتن‌ریزی.
کدام سقف برای پروژه شما مناسب تر است؟
برای انتخاب میان سقف وافل یک‌طرفه و دوطرفه، ابتدا باید نقشه معماری و سازه، ابعاد دهانه‌ها، موقعیت ستون‌ها و محدودیت‌های اجرایی بررسی شوند. سپس، می‌توان گزینه‌های سازگار با پروژه را از نظر عملکرد سازه‌ای، هزینه و زمان اجرا مقایسه کرد. همچنین، اگر قصد دارید سیستم وافل را با سقف تیرچه‌بلوک مقایسه کنید، مقاله تفاوت سقف وافل و تیرچه‌بلوک اطلاعات تکمیلی درباره این دو روش ارائه می‌دهد.
کلام آخر
تفاوت سقف وافل یک‌طرفه و دوطرفه در درجه اول به مسیر انتقال بار و آرایش ریب‌های بتنی مربوط است. وافل یک‌طرفه در یک راستای اصلی عمل می‌کند؛ اما در وافل دوطرفه، دو جهت عمود بر هم در عملکرد سقف مشارکت دارند. تفاوت در قالب‌بندی، آرماتورگذاری، مصرف مصالح و هزینه نیز، باید در ارتباط با شرایط واقعی پروژه بررسی شود.
البته، هیچ‌کدام از این دو سیستم برای همه ساختمان‌ها بهترین انتخاب نیستند. تصمیم نهایی باید بر اساس محاسبات مهندس سازه، نقشه‌های اجرایی و مقایسه فنی و اقتصادی گزینه‌های قابل اجرا گرفته شود. برای آشنایی با محصولات و خدمات مجموعه نیز، می‌توانید به صفحه اصلی میگلی مراجعه کنید.
سوالات متداول درباره تفاوت سقف وافل یک طرفه و دو طرفه
آیا می توان نوع سقف وافل را بعد از طراحی سازه تغییر داد؟
تغییر سیستم سقف پس از طراحی، نیازمند بررسی و محاسبه مجدد سازه است. تغییر نوع وافل می‌تواند بر مسیر انتقال بار، ابعاد اجزا، آرماتورگذاری، وزن سقف و جزئیات اتصال به تیرها و ستون‌ها اثر بگذارد؛ بنابراین، نباید بدون تأیید مهندس طراح انجام شود.
آیا شکل مربعی قالب به تنهایی نشان می‌دهد سقف دو طرفه است؟
خیر، شکل قالب به‌تنهایی برای تعیین عملکرد سازه‌ای کافی نیست. جهت ریب‌ها، نحوه تکیه‌گاه، آرایش شبکه و محاسبات طراحی مشخص می‌کنند که سقف چگونه بار را منتقل می‌کند.
برای مقایسه قیمت دو سیستم، از پیمانکار چه اطلاعاتی بگیریم؟
بهتر است برآورد شامل مقدار بتن و میلگرد، هزینه قالب و شمع‌بندی، دستمزد اجرا، مدت زمان اجرا و شرایط بازکردن قالب‌ها باشد. مقایسه باید بر اساس نقشه و مشخصات فنی هم‌سطح انجام شود تا تفاوت قیمت‌ها قابل ارزیابی باشد.
آیا سقف وافل دو طرفه همیشه به تیرهای میانی کمتری نیاز دارد؟
نه لزوماً. امکان حذف یا کاهش تیرهای میانی به سیستم سازه‌ای، ابعاد دهانه، محل ستون‌ها، بارگذاری و کنترل‌های طراحی بستگی دارد. این موضوع باید در نقشه مصوب مشخص شود و نمی‌توان آن را برای تمام پروژه‌ها یکسان در نظر گرفت.
آیا یکی از دو نوع سقف وافل مقاومت بیشتری در برابر زلزله دارد؟
نمی‌توان تنها بر اساس یک‌طرفه یا دوطرفه بودن، عملکرد لرزه‌ای کلی ساختمان را بهتر دانست. رفتار لرزه‌ای به طراحی کل سازه، سیستم باربر جانبی، اتصالات، جزئیات آرماتورگذاری، کیفیت اجرا و رعایت ضوابط لرزه‌ای وابسته است.
