اگر شما هم در فاز طراحی یا اجرا هستید و بین انتخاب سقف تیرچه بلوک و گزینههای دیگر مردد ماندهاید، وقتی پای پارکینگ یا سوله وسط است، این مقاله برای همین لحظه نوشته شده: جایی که «شرایط واقعی پروژه» با «تصورات رایج» فرق دارد. اینجا قرار است با زبان فنی اما روان، همه محدودیتهای اجرایی و سازهای را لایه به لایه باز کنیم، خطاهای رایج را نقد کنیم، راهکار بدهیم و در نهایت به شما یک چک لیست تصمیمگیری بدهیم که سر جلسه با کارفرما و ناظر هم دستتان پر باشد.
چرا در پروژههای “دهانه دار” سقف تیرچه بلوک به چالش میخورد؟
سقف تیرچه بلوک یک سیستم نیمه پیشساخته است که از تیرچه (بتنی یا فلزی/کرومیت)، بلوک پرکننده (سفالی یا پلی استایرن)، بتن درجا و آرماتورهای تقویتی تشکیل میشود. در ساختمانهای معمولی مسکونی، این سیستم بهخاطر سرعت، دسترسی مصالح و هزینه قابل قبول محبوب است. اما همین محبوبیت باعث شده بعضیها بدون توجه به شرایط بهرهبرداری، آن را به پارکینگ و سوله هم تعمیم بدهند.
واقعیت این است که ماهیت این سقف “تیرچه محور” است؛ یعنی بارها عمدتا روی مسیرهای مشخصی منتقل میشوند و در برابر بعضی پدیدهها مثل بار متمرکز، ارتعاش و کنترل خیز در دهانههای بزرگ، نسبت به سقفهای یکپارچهتر (مثل دال بتنی یا سیستمهای مرکب) حساستر است. اگر پروژهتان پلان باز، دهانههای بلند، بارهای غیر یکنواخت یا رفت و آمد خودرویی دارد، باید از همان ابتدا بدانید کجاها سقف تیرچه بلوک «حد تحمل» دارد و کجاها از کنترل خارج میشود.

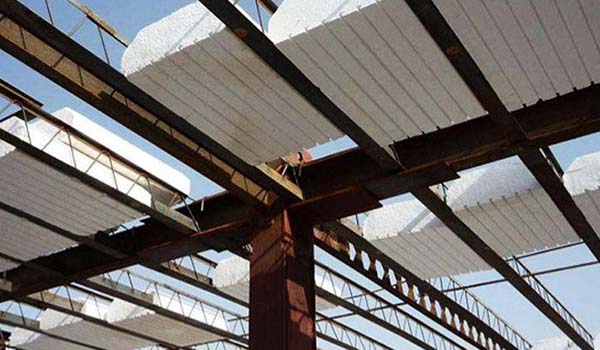

چرا پارکینگ و سوله با سقف تیرچه بلوک سختگیرترند؟
در نگاه اول، شاید بگویید: «پارکینگ هم مثل طبقات است دیگر!» اما تفاوت اصلی در نوع بارگذاری و شکل استفاده است. در پارکینگ، شما با بار زنده متغیر، بار دینامیکی ناشی از حرکت خودرو، ضربههای لحظهای (ترمز، چرخش، عبور از دست انداز) و تمرکز تنش نزدیک ستون و دیوارهای برشی رو به رو هستید. حتی نحوه توزیع بار لاستیک خودرو روی دال، با یک بار گسترده خانگی فرق میکند و ممکن است بار متمرکزهای موضعی ایجاد کند.
در سولهها هم داستان متفاوت است: دهانههای بزرگ، محدودیت تعداد ستونها، نیاز به فضاهای باز، بارهای تجهیزاتی و گاهی جرثقیل سقفی یا بارهای معلق. یعنی سقف یا کف میتواند در معرض بارگذاریهای غیر معمول قرار بگیرد. سیستمهایی که برای دهانههای متعارف و بارهای نسبتا یکنواخت طراحی شدهاند، اگر بدون تمهیدات وارد این میدان شوند، زودتر از انتظار “علامت” میدهند: ترکها، لرزش، یا حتی مشکلات اجرایی مثل نشست شمعها و تراز نبودن.
محدودیتهای سازهای: وقتی دهانه بزرگ شروع به دردسرسازی میکند
وقتی دهانه بزرگ وارد طراحی میشود، رفتار سقف دیگر مثل یک سقف معمولی و «اقتصادی» نیست و کوچکترین ضعف در سختی، جزئیات یا اجرا میتواند خودش را با خیز، ترک و لرزش نشان بدهد. در این بخش بررسی میکنیم چرا در سقف تیرچه بلوک افزایش دهانه به معنی افزایش ریسکهای سازهای است و کجاها این سیستم شروع میکند به دردسرسازی.
دهانه بزرگ و افزایش نیاز به کنترل تغییر شکل
یکی از مهمترین محدودیتها، عملکرد سقف تیرچه بلوک در دهانه بزرگ است. با افزایش دهانه، سختی خمشی سیستم کاهش نسبی پیدا میکند و برای کنترل خیز (هم آنی و هم بلندمدت) نیاز به مقاطع قویتر، بتن با کیفیتتر، آرماتورگذاری دقیقتر و جزئیات اجرایی بهتر دارید. اما در پروژههای واقعی، همین “نیاز” معمولا زیر فشار هزینه و زمان قربانی میشود: تیرچه اقتصادی انتخاب میشود، بتن کارگاهی با کنترل کیفی متوسط میآید، و نتیجه میشود سقفی که در ظاهر ایستاده، اما در رفتار بهرهبرداری به مشکل میخورد.
در پارکینگها اگر خیز زیاد شود، پیامدش فقط زیبایی نیست؛ شیب بندیها به هم میریزد، آب جمع میشود، کفسازی ترک میخورد، و کارفرما شما را مسئول میداند. در سولهها هم خیز زیاد میتواند باعث تداخل با تجهیزات، مسیر جرثقیل یا خطوط تأسیسات شود. اینجاست که “کنترل تغییرشکل” تبدیل به معیار اصلی انتخاب سیستم سقف میشود، نه صرفاً “قیمت هر متر”.
ارتعاش و احساس لرزش: مشکل پنهان اما آزاردهنده
در پارکینگها، رفت و آمد خودرو میتواند تحریک ارتعاشی ایجاد کند. اگر سیستم سقف سبکتر یا انعطافپذیرتر باشد، ارتعاش قابل حس میشود. شاید از نظر مقاومت نهایی مشکلی نباشد، اما از نظر بهرهبرداری، حس لرزش و صدای کوبش—همان صدایی که انگار از دل بتن میآید—باعث نارضایتی میشود. در بعضی پروژهها، واحدهای مسکونی بالای پارکینگ دقیقا به خاطر همین موضوع شکایت میکنند: “هر وقت ماشین رد میشود، سقف میلرزد.”
در سولهها هم ارتعاش میتواند از ماشینآلات یا ضربههای صنعتی بیاید. اگر سقف قرار است تحمل تجهیزات متحرک یا خطوط تولید را داشته باشد، کنترل ارتعاش و سختی سازهای باید خیلی جدی دیده شود.
بار متمرکز و ریسک ترکهای موضعی
ماهیت سقف تیرچه بلوک این است که بلوکها نقش سازهای اصلی ندارند؛ پرکنندهاند. پس وقتی بار متمرکز یا بار موضعی نزدیک به جان تیرچهها یا در نواحی ضعیفکاری شده (مثلا اطراف بازشوها) بیفتد، ترکهای موضعی و خردشدگی بتن محتملتر میشود. در پارکینگها این بار متمرکز میتواند نزدیک ستون، زیر جک خودرو، یا نقاطی باشد که خودرو برای لحظهای وزن را روی یک محور بیشتر میاندازد. در سولهها هم ممکن است پایههای دستگاه، پالتهای سنگین یا مسیر حرکت لیفتراک بارهای متمرکز ایجاد کند.
محدودیتهای اجرایی: جایی که کارگاه تصمیم مهندسی را خراب میکند

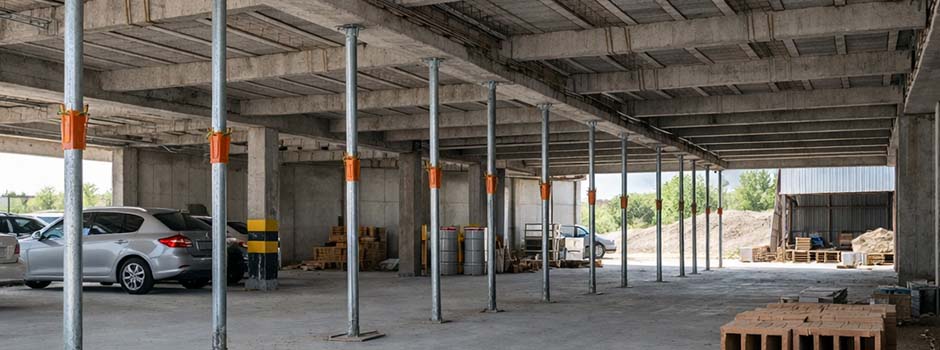

اجرای سقف تیرچه بلوک بدون شمع بندی درست، شبیه بستن کمربند ایمنی با گره شُل است. در دهانه بزرگ تعداد، فاصله، تراز و کیفیت شمعها حیاتی است. مشکل اینجاست که در پارکینگ سقف زیرین، فضای مانور خودرو و مسیرهای دسترسی است و کارگاه فشار میآورد که شمعها زودتر باز شوند یا کمتر چیده شوند. “استادکار میگوید: مهندس جان، اینجا راه میبندیم!” و همین جمله، شروع یک فاجعه آرام است.
در سقف تیرچه بلوک، کیفیت بتن ریزی و ویبره، مستقیم روی یکپارچگی، ترک خوردگی و مقاومت اثر میگذارد. در پروژه پارکینگ و سولهها، چون سطح کار بزرگ است، بتن ریزی ممکن است در چند مرحله انجام شود؛ درز سرد ایجاد شود؛ یا در بعضی نقاط، ویبره کامل نباشد. نتیجه؟ ترکهای ریز شبکهای، جداشدگی، و کاهش دوام.
پارکینگها پر از تاسیساتاند: لولههای آتش نشانی، کانال تهویه، کابل کشی، مسیرهای آبرو و… در سولهها هم مسیرهای تاسیسات صنعتی و قلابها و آویزها زیاد است. مشکل وقتی شروع میشود که برای عبور تاسیسات، تیرچهها یا بتن رویه در محلهای حساس بریده یا تضعیف شود.
چالشهای ویژه پارکینگها: رمپ، چرخش، ضربه و رفتار بهرهبرداری
رمپ پارکینگ یعنی ترکیب نیروهای قائم و افقی، تغییرات هندسی و گاهی آرماتور گذاری پیچیدهتر. سقف تیرچه بلوک در رمپها بهخاطر تغییر جهت تیرچهها، محدودیت قالب بندی و اجرای سختتر، ریسک خطای اجرایی بالاتری دارد. اگر جهت تیرچهها درست انتخاب نشود یا ناحیه انتقال (اتصال رمپ به دال) خوب تقویت نشود، ترکهای مورب و بازشدگی درزها محتمل است.
نزدیک ستونها در پارکینگ بیشترین تنشها اتفاق میافتد. در سیستمهای دال یکپارچه، توزیع تنش بهتر است، اما در سقف تیرچه بلوک باید مراقب انتقال بار از رویه بتن به تیرچهها باشید. ضعف در تقویت موضعی یا اجرای نامناسب آرماتورهای تقویتی میتواند ترکهای تکیهگاهی را زیاد کند.
در محاسبات ما بارها را استاتیکی میبینیم، اما در پارکینگ خودروها با ضربههای کوچک اما پرتکرار رفتار میکنند. همین بار دینامیکی و ضربه میتواند ترکهای ریز را فعال کند. اگر سقف از نظر ارتعاش هم حساس باشد، ترکیب “کوبش + لرزش” در طول زمان آزاردهنده میشود.
اگر مجبور به استفاده از سقف تیرچه بلوک هستیم، چه راهکارهای بهینهسازی داریم؟
گاهی کارفرما اصرار دارد، یا شرایط پروژه محدود است. در این حالت، هدف این است که ریسکها را مدیریت کنیم:
- تقویت طراحی برای کنترل خیز در دهانه بزرگ (انتخاب تیرچه مناسب، بتن بهتر، کنترل دقیق آرماتورها)
- توجه ویژه به شمعبندی: تعداد کافی، تراز دقیق، زیرسازی مناسب، و زمانبندی اصولی بازکردن شمعها
- مدیریت بتنریزی: یکپارچگی، جلوگیری از درز سرد، ویبره مناسب، کیورینگ جدی
- پرهیز از بازشوهای بیقاعده و تعیین مسیرهای تأسیسات از فاز طراحی
- کنترل ارتعاش با افزایش سختی، بهینهکردن توزیع تیرچهها و جزئیات تکیهگاهی
- مدیریت نقاط بار متمرکز: زیر دستگاهها، پایهها، محلهای پارک خاص یا رمپها، با جزئیات تقویتی مناسب
اینها جایگزین تغییر سیستم سقف نیستند، اما میتوانند پروژه را از “ریسک بالا” به “ریسک کنترلشده” برسانند—به شرط اینکه واقعاً اجرا شوند، نه فقط روی نقشه بمانند.
چه زمانی بهتر است سراغ سیستم جایگزین برویم؟
اگر پروژه شما یکی از شرایط زیر را دارد، معمولاً تغییر سیستم سقف منطقیتر است:
- دهانه بزرگ و پلان بسیار باز (بهخصوص در سولهها)
- نیاز به عملکرد بهتر در برابر ارتعاش و بارهای متحرک
- وجود بارهای صنعتی یا نقاط متعدد بار متمرکز
- محدودیت شدید در شمعبندی (مثلاً باید زیر سقف سریع آزاد شود)
- رمپها و پیچیدگیهای زیاد در پارکینگها
گزینههای جایگزین بسته به پروژه میتواند شامل سقفهای دال یکپارچه، عرشه فولادی، سقفهای کامپوزیت، یا سیستمهای صنعتی سبکتر باشد. انتخاب نهایی، ترکیبی از سازه، معماری، زمان اجرا و هزینه نگهداری است—نه فقط قیمت بتن و تیرچه.
در پایان
سقف تیرچه بلوک در پارکینگ و سولهها وقتی پرریسک میشود که دهانه بزرگ باشد، کنترل خیز سخت شود، بار متمرکز و ارتعاش/ضربه (خودرو یا تجهیزات) وجود داشته باشد و کارگاه هم محدودیت جدی برای شمع بندی و بتن ریزی اصولی داشته باشد. گروه تولیدی میگلی برای اجرای بهترین سقف ساختمان در شیراز در کنار شما است.
پرسشهای متداول
آیا سقف تیرچه بلوک برای همه پارکینگها ممنوع است؟
نه. اما برای پارکینگها با دهانههای بزرگ، رمپهای پیچیده، یا تردد زیاد، باید محدودیتهای سازهای مثل کنترل خیز، ارتعاش و بار دینامیکی جدی بررسی شود.
در سولهها چه زمانی سقف تیرچه بلوک قابل دفاع است؟
در سولههای کوچکتر یا بخشهای اداری-جنبی با دهانههای محدود و بارگذاری معمولی ممکن است قابل دفاع باشد. اما در سالن اصلی با دهانه بزرگ و تجهیزات سنگین، سیستمهای دیگر منطقیترند.
مهمترین ریسک اجرایی چیست؟
تقریبا در ۷۰٪ پروژههایی که مشکل ایجاد میشود، ریشه به شمعبندی و کیفیت بتنریزی برمیگردد: کم بودن شمع، تراز نبودن، بازکردن زودهنگام، یا بتنریزی مرحلهای بدون کنترل درز.
چطور ریسک بار متمرکز را مدیریت کنیم؟
از فاز طراحی نقاط محتمل بار متمرکز (پایه دستگاه، محل توقف خاص، آویزها) را مشخص کنید و جزئیات تقویتی و محدودیتهای اجرایی را به پیمانکار ابلاغ کنید. “بعداً درستش میکنیم” معمولا گران تمام میشود.
